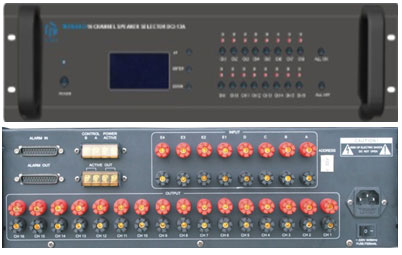

DCI-13A数控十六分区器

产品说明

功能描述：

1、具有一个128*64液晶显示屏，中文菜单操作，具有定时功能；

2、十六分区开关控制，完全支持本系列功放特有功率叠加功能连接使用；

3、采用双继电器同时双切控制电路，通道隔离度≥80db，解决通道之间互相串音、连接功率叠加功放烧机等问题；

4、具有3个菜单操作键（UP、DOWN和ENTER）；

5、具有十六个分区控制键、十六个分区状态指示灯和十六个分区报警状态指示灯；

6、四路报警音源信号输入（70V/100V音频信号）、四路背景音源输入（70V/100V音频信号）；

7、全区开/关控制功能；

8、具有远程开、关机功能、远程分区控制功能、远程读取设备状态功能、支持程序下载和系统自动校时功能；

9、分区总控制功率能力可达3KW；

10、具有短路信号激活开机功能，用于紧急消防广播；

11、25针电脑激活接口，低电平报警激活。

12、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。

中文性能规格参数表

设备型号	DCI-13A
A组输入	70V/100V,音频（背景）信号“CH1 ~ CH4”
B组输入	70V/100V,音频（背景）信号“CH5 ~ CH8”
C组输入	70V/100V,音频（背景）信号“CH9 ~ CH12”
D组输入	70V/100V,音频（背景）信号“CH13 ~ CH16”
E1组输入	70V/100V,紧急广播（报警）音频信号“CH1 ~ CH4”
E2组输入	70V/100V,紧急广播（报警）音频信号“CH4 ~ CH8”
E3组输入	70V/100V,紧急广播（报警）音频信号“CH9 ~ CH12”
E4组输入	70V/100V,紧急广播（报警）音频信号“CH13 ~ CH16”
可控制分区数	十六分区（CH1 ~ CH16）
分区输出控制	可手动选择输出背景音频信号或由报警信号激活任意分区输出报警音频信号
受控分区输出容量	音频信号输入总容量:1.5KW;每对应分区输出最大可承受负载能力1.5KW;紧急广播（警报）音频信号输入时总容量:1.5Kw。
通道切换能力	1.5KW,音频信号
报警信号输入	短路信号 (ALARM IN)
报警信号输出	短路信号 (ALARM OUT)
报警激活信号	短路信号 ACTIVE OUT
功能控制	电源开关键一个,手动选择按键十六个,菜单操作键三个（UP、DOWN、ENTER），一个全开键和一个全关键，联机控制接口1个，短路电源激活口一个，设备地址设置开关一个（1位）
指示灯	电源指示灯POWER, CH1 ~ CH16打开状态指示灯和报警状态指示灯
保护	AC FUSE×0.5A×1
电源线	(3×0.5 mm2)×1.5M (标准)
电源	AC 220V±10% 50-60Hz
电源消耗	20~30W
机器尺寸	133(H)×483(W)×390(D) mm
包装箱尺寸	185(H)×520(W)×455(D) mm
净重	9.9Kg
毛重	11.1Kg
