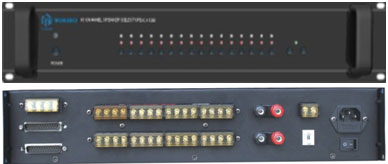

DCI-13B十六分区器

产品说明

功能描述：

1、十六分区开关控制，完全支持本系列功放特有功率叠加功能连接使用；

2、采用双刀双切继电器控制电路，通道隔离度≥80db，解决通道之间互相串音、连接功率叠加功放烧机等问题；

3、具有十六个分区控制键、十六个分区状态指示灯和十六个分区报警状态指示灯；

4、一路报警音源信号输入（70V/100V音频信号）、一路背景音源输入（70V/100V音频信号）；

5、全区开/关控制功能和工作模式指示灯，便于操作；

6、具有远程开、关机功能、远程分区控制、远程读取设备状态等功能；

7、通道输入最大容量为1.2KW，每通道输出最大可达到150W；

8、具有短路信号激活开机功能，用于紧急消防广播；

9、具有一组短路激活信号输出，当本机检测到报警时，输出短路激活信号；

10、具有两种工作模式可供选择；

11、25针电脑激活接口，低电平报警激活。

12、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。

中文性能规格参数表

设备型号	DCI-13BⅡ
A组输入	70V/100V,背景音频信号‘CH1 ~ CH6’
B组输入	70V/100V,紧急广播（警报）音频信号‘CH1 ~ CH16’
可控制分区数	十六分区‘CH1 ~ CH16’
分区输出控制	可手动选择或由警报信号激活任意分区,(紧急广播（警报）音频信号由警报信号激活输出)
受控分区输出容量	音频信号输入总容量:1.5kW;每对应分区输出平均可分配承受负载能力1.5kW;紧急广播（警报）音频信号输入时总容量:1.5kW;
通道切换能力	1.5kW,音频信号
警报激活输入	(0V)短路信号 (ALARM IN)
警报激活输出	(0V)短路信号二路 (ALARM OUT)
指示灯	‘POWER’,‘CH1 ~ CH16’
保护	AC FUSE×0.5A×1
电源线	(3×0.5 mm2)×1.5M (标准)
电源	AC 220V±10% 50-60Hz
电源消耗	20~30W
机器尺寸	133(H)×483(W)×390(D) mm
