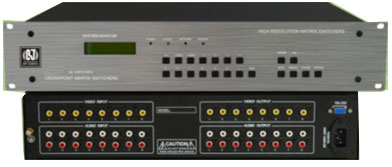

视频

增 益

0 dB

带 宽

150MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB

多通道对一通道串扰和

-50dB @10 MHz，-40dB @100 MHz

微分相位I/0S

<1.28度，3.58MHz

微分相位误差

0.1度, 3.58-4.43MHz

微分增益误差

0.1%, 3.58-4.43MHz

最大传输延时

5nS(±1nS)

信号制式

NTSC3.58，NTSC4.43，PAL，SECAM

信号类型

复合视频（信号）

视频输入

接 口

RCA母接口

最小/最大电平

模拟信号：0.5V ~ 2.0V p-p

阻 抗

75 Ω

回波损耗

<-30dB@5MHz

回波锁相

0.3V—0.4Vp-p

最大直流偏置误差

15mV

视频输出

接 口

RCA母接口

最小/最大电平

模拟信号：0.5V ~ 2.0V p-p

阻 抗

75 Ω

回波损耗

<-30dB@5MHz

直流补偿

最大±5mV

转换类型

垂直间隔

音频信号

输入/输出接口

RCA接口

增 益

0 dB

频率响应

20 Hz ~ 20 kHz,

总谐波失真 噪声

0.03% @ 1 kHz（额定电压下）

信噪比（S/N）

>90dB

立体声分离度

>80dB @ 1 kHz

色度亮度干扰

<-80dB@1 kHz，满载

共态抑制比（CMRR）

>75dB @: 20 Hz ~ 20 kHz

信号类型

立体声

阻 抗

输入：>10 kΩ，输出：50 Ω

最大输入电平

+19.5dBu

增益误差

±0.1dB

最大输出电平

+19.5dBu

控制种类

串行控制接口

RS-232, 9-针母D型接口

波特率与协议

波特率：9600,数据位：8位, 停止位：1,无奇偶校验位

串行控制口结构

2 = TX, 3 = RX, 5 = GND

规格

电 源

100VAC ~ 240VAC, 50/60 Hz,国际自适应电源

温 度

储存、使用温度: -20° ~ +70°C

湿 度

储存、使用湿度:10% ~ 90%

机箱尺寸

485(L)X266(W)X90 (H) mm

产品重量

3.5kg
