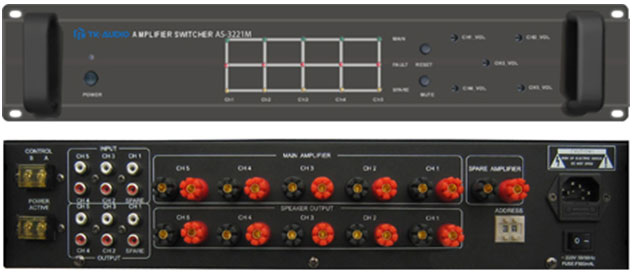

AS-3221M

产品说明

作用：

AS-3221M是一款进行系统备份的设备切换器，可以实现多对一的备份功能，可接5台主功放1台备用功放，当主功放发生故障时，可以自动切换到备用功放，保证系统的正常工作。

功能描述：

1、可受AS-32100控制

2、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了

3、可接5台主功放、1台备用功放；

4、通道切换能力大：150V/20A,音频信号；

5、各输入通道音量独立调节；

6、具有全自动检测每一台主功放是否发生故障的功能，并能将最先一台发生故障的主功放切换至备用功放，当有多于一台主功放发生故障时，只有首先发生故障的一台主功放可以切换至备用功放，其余故障机只显示故障指示灯和声音告警，不作切换动作，且重新启动本机复位键或电源前切换状态一直保持不变；

7、具有远程开、关机和远程故障状态检测功能；

8、具有短路信号激活开机功能；

中文性能规格参数表

设备型号	AS-3221M
主通道组数	5组（CH1 ~ CH5）
备用通道	1个
通道切换能力	150V/20A,音频信号
信号输入口参数	0.775V (0 dB), 10k ohms(Ω),不平衡
信号输出口参数	0.775V (0 dB), 10k ohms(Ω),不平衡注:音量调至最大时
输入检测阀值	50mV,检测时间常数20mS
输出检测阀值	100mV,检测时间常数20mS
巡回检测周期	20mS,巡回检测30次
信号输入口	InPUT（CH1 ~ CH5）
环接信号输出口	OUTPUT（CH1 ~ CH5）
联接主功放输入口	INPUT（CH1 ~ CH5）
联接备用功放输入口	OUTPUT（SPARE）
联接主功放输出口	MAIN AMPLIFIER（CH1 ~ CH5）
联接备用功放输出口	SPARE AMPLIFIER
扬声器接口	SPEAKER OUTPUT（CH1 ~ CH5）
功能控制	电源开关键一个,复位键一个,警音键一个，音量调节五个，设备地址设置开关一个（2位），联机控制接口1个，短路电源激活口一个
指示灯	POWER, CH1 ~ CH5正常工作指示灯，CH1 ~ CH5故障状态指示灯，CH1 ~ CH5切换状态指示灯
保护	AC FUSE×0.5A×1
电源线	(3×0.5mm²)×1.5M (标准)
电源	AC 220V ± 10% 50-60Hz
电源消耗	20~25W
机器尺寸	89(H)×483(W)×350(D) mm
包装箱尺寸	145(H)×520(W)×435(D) mm
净重	6.9kg
毛重	8.1kg
