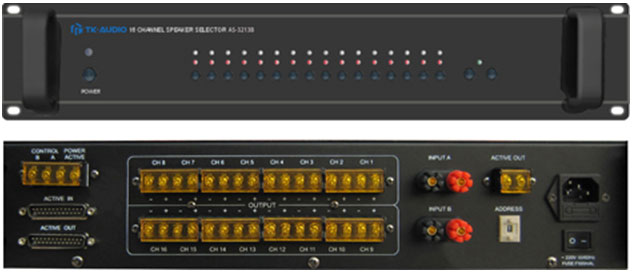

AS-3213B

产品说明

作用：

实现功能上：

AS-3213A是一款集单一音乐分区广播、分区寻呼广播和分区报警功能于一体的的分区矩阵器。它前端接功放的输出信号后端输出接扬声器。主要实现三个广播功能：

1、它可以将功放的输出信号分成16个广播分区，实现广播分区功能，

2、它可以和AS-3210P配合使用，实现分区呼叫的功能，当进行分区呼叫时只有选取的分区播放寻呼音乐，其它分区正常播放背景音乐，不受影响，

3、还具有报警联动的功能，当有报警信号输入时，可以自动切换报警分区播放报警音，其它分区正常播放背景音乐，不受影响。

设备连接上：

AS-3213A有1个背景音乐功放信号接入端和1个紧急音乐（寻呼或报警）功放信号接入端，如果要实现分区寻呼或分区报警功能就要连接寻呼或报警功放，也可以寻呼报警共用一台功放。

功能描述：

1、十六分区开关控制；

2、一路报警音源信号输入（70V/100V音频信号）、一路背景音源输入（70V/100V音频信号）；

3、全区开/关控制功能和工作模式指示灯，便于操作；

4、具有远程开、关机功能、远程分区控制、远程读取设备状态等功能；

5、通道输入最大容量为1.2KW，每通道输出最大可达到150W；

6、具有短路信号激活开机功能，用于紧急消防广播；

7、具有一组短路激活信号输出，当本机检测到报警时，输出短路激活信号；

8、 25针电脑激活接口，低电平报警激活。

9、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。

中文性能规格参数表

设备型号	AS-3213B
A组输入	70V/100V, 背景音频信号‘CH1 ~ CH6’
B组输入	70V/100V, 紧急广播（警报）音频信号‘CH1 ~ CH16’
可控制分区数	十六分区‘CH1 ~ CH16’
分区输出控制	可手动选择或由警报信号激活任意分区, (紧急广播（警报）音频信号由警报信号激活输出)
受控分区输出容量	音频信号输入总容量:1.5 kW;每对应分区输出平均可分配承受负载能力1.5kW;紧急广播（警报）音频信号输入时总容量:1.5kW;
通道切换能力	1.5kW,音频信号
警报激活输入	(0V)短路信号 (ALARM IN)
警报激活输出	(0V)短路信号二路 (ALARM OUT)
指示灯	‘POWER’,‘CH1 ~ CH16’
保护	AC FUSE×0.5A×1
电源线	(3×0.5 mm²)×1.5M (标准)
电源	AC 220V ± 10% 50-60Hz
电源消耗	20~30W
机器尺寸	133(H)×483(W)×390(D)mm
