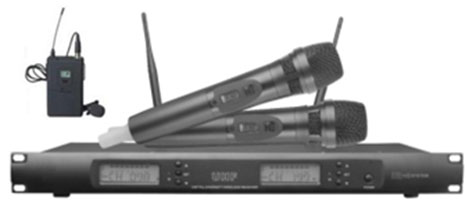

一、产品介绍：

（一）、功能介绍：

1、频率范围：740~790MHz；

2、通道数量：2个；

3、频道数量：200个，可以多台扩展使用，手持频道通用；

4、叠机最少6台，抗干扰能力强。

5、PLL锁相环技术：频率稳定度∠±100Hz；

6、发射功率高和低切换；

7、发射操作锁定功能；

8、红外线自动对频；

9、多重噪声静噪自动控制；

10、两通道Line混合输出，XRL独立输出；

11、 发射LCD显示频道和电池电量；

12、发射电池低压闪烁至1.6V自动关机；

13、接收各通道LCD分别显示：频率频道、射频强度、静音、天线内部分极、及菜单内各指标调节内容；

14、接收机手动音量调节；

15、系统使用环境：温度-20℃~+45℃，相对湿度85%；

16、工作距离：室内大于100米、室外300~450米；

（二）、产品电子技术指标介绍：

1、发射机工作频率范围：740MHz~790MHz；

2、发射射频功率：≤30mW；

3、射频调制噪声：＜-65dBc；

4、射频调制度：≤±75KHz；

5、系统接收灵敏度：-65~-105dBm可调；

6、系统音频频率响应：30Hz~18KHz±3db；

7、输入信号强度净空比：＞15db；

8、信噪比：∠-95db；

9、失真度：≤1%；

10、输出信号幅度：LINE160mV，XLR12mV；（400Hz/20KHz）。

11、音频隔离度：＞60db；

12、发射机工作电压：3VDC；

13、发射机工作电流：150mAmin（5#AA1000MHA电池连续工作6小时）；

14、接收机电源：12VDC/1000mADC；

（三）、产品包装规格：

1、接收机外型：标准1U；

2、整机外包装规格：530*330*130mm；

二、产品功能及操作方法：

（一）接收机操作：

1、 频道选择：按上（或下）键选择频道（或频率），按中键确认；

2、 红外线对频：按中键进入菜单第二项（PRG IR），按上（或下）键发射红外线进行对频，红外线对频距离在1米以内进行。对频时接收到当前频点的射频信号，自动中止对频，或15秒后自动中止对频；

3、 灵敏度设置：按中键进入菜单第三项（SQELCH），按上（或下）键进入接收机的灵敏度设置，在强干扰和短距离使用时可将灵敏度在0dB到负45dB范围内手动调节设置，按中键确认。

4、 频率和频道显示的切换：按中键进入菜单第四项（DISPL），按上（或下）键进行切换，CHANNL显示频道，FREQ显示频率。按中键确认；

5、 音量调节：接收机背面手动调节音量；

6、 通道锁定操作：按中键进入菜单第5项，按上（或下）键，OFF解除锁定，ON锁定，防止使用中误操作，按中键确认。

7、 按中键菜单返回。

（二）手持麦克风操作：

1、麦克风射频功率切换开关，H到L衰减7dbm左右,适用远近使用距离切换，KTV置L位置使用，H是远距离场合使用。

2、 手持功能锁定，开关由OFF到ON锁定手持操作，防止使用中误操作。

3、红外线对频时对正接收机的红外线发射窗口1米以内进行。

（三）腰包麦克风操作：

1、腰包麦克风有三个应用：一是将功能转换开关置于上位置时（吉它开关在左位置）使用头戴，二是将功能转换开关置于中位置时（吉它开关在左位置）使用领夹；将功能转换开关置于下位置（吉它开关在右位置）时使用吉它；

2、红外线对频时对正接收机的红外线发射窗口1米以内进行。
