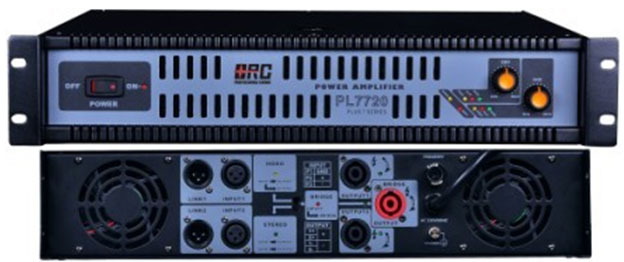

PL7系列立体声功率放大器

产品说明

功能特点：

· PL7系列是技术精华的浓缩，一流的音质和稳定性，配上简单又显高贵的外观，将成为所有用户为之激动和兴奋的主流产品。

· 宽电压适应范围和稳定可靠的性能
相对于额定输入电源电压，有65%～130%的超宽工作电压范围设计,因此极强的电压波动环境均能轻松应对.同时开机音量渐变电路更多的考虑了现场观众的感受.先进的SMT贴片工艺更为稳定性能保驾护航.

· 精确,纯净的音质特性和极好的信噪比
为了消除声音缺陷进行了大量的试验投入工作终于有了回报,因而精确和透亮是PL7系列的显著特征.而同样出色的还有PL7系列超低的失真值和极好的信噪比.

· 灵活功率设置和通用输入输出接口
得益于它独特灵活的功率系统,PL7功放可以在各种音箱之间方便连接,包括有一个超大容量的功率储备,以及可以运行于立体声,单声道,桥接工作模式的能力.同时通用的连接接口更是方便系统连接。

· 为专业安装,剧院以及现场扩声等更多的应用而设计
轻巧的2U机箱设计更适合搬运和安装,同时适合所有机柜中任何一个位置安装成了它的又一亮点.所有完善的保护电路使其具备航空母舰般的自我保护特性.同时面板的多方位保护更显设计的人性化。

· 全智能动态压限系统和失真消除电路
专利技术的动态压限控制功率电路,保护系统始终处于安全工作状态.同时专用失真消除电路保证功放在任何状态均处在最小失真状态。

· 专利的接地技术极大方便系统连接
PL7系列采用最新专利接地技术,可省掉浮地开关,而在任何的连接方式时噪声都是最小的.给系统连接带来极大的方便。由于PL7系列的使用，您会发现一切工程安装，验收和使用都变得轻而易举。

· 精益求精和良好的一致性
PL7系列是经过多年积累,精心打造的性能最优化产品,内部完整的布局足以证明其工艺的考究.元件的严格筛选和生产的科学控制表现为产品的良好一致性

技术参数：

型号	PL7120	PL7220	PL7320	PL7420	PL7520	PL7620	PL7720
额定输出功率, 连续平均功率1KHz, 总谐波失真≤1%
桥接在4Ω负载	N.A	N.A	1×1140W	1×1500W	1×1860W	1×2220W	1×2580W
桥接在8Ω负载	1×320W	1×600W	1×960W	1×1260W	1×1560W	1×1860W	1×2160W
桥接在16Ω负载	1×240W	1×440W	1×640W	1×840W	1×1040W	1×1240W	1×1440W
立体声在2Ω负载	N.A	N.A	2×570W	2×750W	2×930W	2×1110W	2×1290W
立体声在4Ω负载	2×160W	2×300W	2×480W	2×630W	2×780W	2×930W	2×1080W
立体声在8Ω负载	2×120W	2×220W	2×320W	2×420W	2×520W	2×620W	2×720W
Maximum PeaktoPeakOutputPower Peakto Peak,1KHz,THD≤1%
桥接在4Ω负载	N.A	N.A	1×9120W	1×12000W	1×14880W	1×17760W	1×20640W
桥接在8Ω负载	1×2560W	1×4800W	1×7680W	1×10080W	1×12480W	1×14880W	1×17280W
桥接在16Ω负载	1×1920W	1×3520W	1×5120W	1×6720W	1×8320W	1×9920W	1×11520W
立体声在2Ω负载	N.A	N.A	1×4560W	1×6000W	2×7440W	2×8880W	2×10320W
立体声在4Ω负载	2×1280W	2×2400W	2×3840W	2×5040W	2×6240W	2×7440W	2×8640W
立体声在8Ω负载	2×960W	2×1760W	2×2560W	2×3360W	2×4160W	2×4960W	2×5760W
频率响应 8Ω负载, 比额定功率小10dB	20Hz～20KHz±0.25dB
总谐波失真加噪声 20Hz～20KHz,8Ω负载比额定功率小10dB	＜0.05%
互调失真8Ω负载比额定功率小10dB 60Hz+7KHz	＜0.05%
信噪比20Hz～20KHz 8Ω负载,A计权	＞105dB
输入共模抑制比在1KHz	＞80dB
通道分离度(串音)在1KHz	＞80dB
阻尼系数在8Ω负载 1KHz以下频率	＞300	＞300	＞350	＞350	＞400	＞450	＞500
功放电路	双电源,AB类
输入阻抗	20kΩ平衡输入
转换速率	25V/μs	25V/μs	30V/μs	30V/μs	40V/μs	40V/μs	40V/μs
额定增益在8Ω负载额定功率输出	29dB	32dB	34dB	35dB	36dB	37dB	37.5dB
输入灵敏度在8Ω负载额定功率输出	+2.2dBu(1.0Vrms)
最大输入电平	+22.0dBu(10.0Vrms)
保护电路	软启动,输入浪涌限制,散热器和变压器温度保护,输出短路保护,输出直流保护,输出过载电流保护, 主保险丝保护,开关机哑音保护,射频干扰保护
动态压限	全自动智能
冷却方式	1个直流温控变速风扇，空气流动方向从左到右		4个直流温控变速风扇，空气流动方向从前到后
面板指示	电源,工作模式，削波/压限，信号，保护
后板指示	信号和工作模式
输入接口	每个通道1个母3针XLR座和1个公3针XLR座,2脚为热端
输出接口	3个 4孔 SPEAKON 连接座, 2个通道和桥接输出各1个
工作模式	立体声，单声道，桥接三种模式,在单声道和桥接模式信号只能从通道1输入
功率消耗1/8 额定输出功率,在4Ω负载	48W	95W	138W	188W	243W	293W	343W
功率消耗1/3 额定输出功率,在4Ω负载	128W	245W	368W	486W	646W	776W	908W
主保险丝	240V/230V :F8A 120V/100V :F15A	240V/230V :F8A 120V/100V :F15A	240V/230V :F12A 120V/100V :F25A	240V/230V :F12A 120V/100V :F25A	240V/230V :F20A 120V/100V :F30A	240V/230V :F20A 120V/100V :F30A	240V/230V :F20A 120V/100V :F30A
电源	240V,230V,120V or 100V;50Hz/60Hz(factory configured)
机柜适配器装机高度	2U
产品尺寸(宽×深×高)	482X304X88mm		482X424X88mm
净重	7.8kg		14.5kg
运输尺寸(宽×深×高)	623X482X215mm /0.0646m3		623×602×215mm/0.0803m3
毛重	10.3kg		17kg
