功能特点：

·  集处理器、信号发生器、A D C、D A C和光端机于一体的五合一多功能产品

·  4输入8输出，4个模拟通道输入,8个模拟通道输出,提供2个RCA数字输入口,2个光纤输入口, 2个AES信号输入口，4个RCA数字输出口,4个光纤输出口,4个AES信号输出口

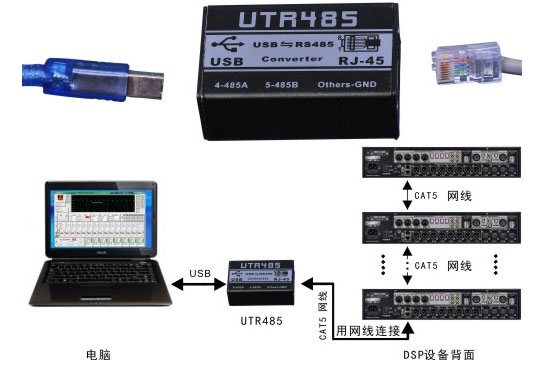

·  提供USB和RS485接口可连接电脑，通过RS485接口连接最多超过250台机器，连接距离可超过1500米

·  直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁

·  单机可存储30种用户程序

·  可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态

·  192KHz采样频率，32-bit DSP处理器，32-bit A/D及D/A转换8、每个输入均有6段独立的参量均衡，调节增益范围-40至+20dB，每个输出均有15段独立的参量均衡，调节增益范围-40至+20dB,各输出均有独立的模式可选，频点可调的高通低通滤波器

·  l480*272个RGB像素的4.3" 彩色液晶屏显示功能设置，12段LED显示输入/输出的精确数字电平表、哑音及编辑状态

·  每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种

·  输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制

·  可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音

•信号发生器：该系统自带信号发生器，可对系统或工程进行自检和调试，打开软件，开启信号发生器，此系统即为一多功能的信号发生器。

信号类型及参数：

白噪发生器

输出电平：-60dBu至+6dBu,步距为0.1dBu
2.粉噪发生器

输出电平：-60dBu至+6dBu,步距为0.1dBu
3.纯音发生器

输出电平：-60dBu至+6dBu,步距为0.1dBu
频率范围：20Hz至20KHz,步距为1Hz

4.扫频模式

输出电平：-60dBu至+6dBu,步距为0.1dBu
扫频周期：2s至30s,步距为1s

•数字音频输出：数字音频部分具有独特的模块式结构，可同时进行多路专业音频的分配，每个输入输出均采用同轴\光纤\AES信号接口以适合不同的场合和不同的设备，并且每个输出数字通道均带有模拟输出接口，方便对传输的信号进行监听。

每个通道均带有光纤通信，光纤发射机采用高速数字光纤技术和非压缩技术，能够大大延伸数字立体声音频信号的传输距离，同时由于使用光纤作为介质，可有效防止强电磁波辐射干扰，雷电冲击和电源浪涌，通信质量稳定可靠。

音频技术指标：

1.接口标准：S/PDIF数字音频接口协议(光纤、同轴）AES/EBU数字音频及AES3 id标准。

2.输入/输出阻抗：同轴 75Ω; AES 110Ω

3.光发射波长：650nm

4.数据位数/采样频率： 24-bit/自适应

5.输入电压范围：0.32VPP~5.0VPP

6.输出电压范围：典型1.0VPP±0.2VPP

7.数字音频输出：75Ω 平衡XLR 4-5 Vpp

技术参数：

型号	DP4832

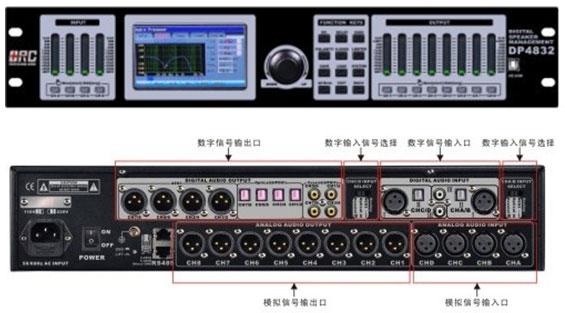

输入通道及插座	4路XLR母卡侬座，带数字输入输出,2个RCA数字输入口和2个光纤输入口,每个数字口传输两路音频信号
输出通道及插座	8路XLR公卡侬座，带数字输入输出,4个RCA数字输出口和4个光纤输出口,每个数字口传输两路音频信号
输入阻抗	平衡：20KΩ
输出阻抗	平衡：100Ω
PC接口	面板1个USB接口、后板2个RS485接口(RJ-45座)
共模拟制比	>70dB(1KHz)
输入范围	≤+25dBu
频率响应	20Hz-20KHz(-0.5dB)
信噪比	>110dB
失真度	<0.01% OUTPUT=0dBu/1KHz
通道分离度	>80dB(1KHz)
输入通道功能
输入哑音	每个通道设立单独哑音控制
输入延时	每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us； 10ms-20ms,步距为84us；大于20ms，步距为0.5ms
输入极性	同相(+) 或反相 (-)
输入均衡	每输入通道设6个参量均衡:中心频率点：20Hz-20KHz、共239个频点 带宽：0.01oct-3oct、步距为0.01oct 增益：-20dB-+20dB、步距为0.1dB.默认频点Lo-Shelf 20Hz,GEQ2 80Hz,GEQ3 317Hz,GEQ4 1092Hz,GEQ5 5024Hz, Ho-Shelf 20000Hz.
输入增益	每个输入通道有单独的-60dB-+12dB增益调节
输出通道功能
输出哑音	每个通道设立单独哑音控制
输出选择	每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合
输出增益	调节范围：-60dB-+12dB、步距为0.1dB
输出延时	每个输出通道有单独延时，0-10ms，步距为21us；0-1000ms，步距为1ms 每个输入通道有单独延时控制，调节范围0-1000ms，小于10ms，步距为21us；10ms-20ms,步距为84us；大于20ms，步距为0.5ms
输出极性	同相(+) 或反相 (-)
分频器设置	每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF）， 可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz、共239个频点 衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct
限幅器设置	每个输出通道可单独设置限幅器，可调整参数为：门限值：-20dBu-+20dBu、步距为0.5dBu 起动时间：0.3ms-100ms、 小于1ms，步距为0.1ms；大于1ms，步距为1ms 释放时间：可设定为2倍、4倍、6倍、8倍、16倍、32倍起动时间
输出均衡	每个输出通道可设15个均衡，均衡方式可选择PEQ/GEQ。A、 在PEQ状态下可调整参数为：LO-EQ1(低频提升或低频衰减） HI-EQ15(高频提升或高频衰减)为频点可调滤波器,频点可调,S-dB可选6dB/Oct或12dB/Oct,增益：-40dB-+20dB、 步距为0.1dB. 其它为13段参量均衡,在20Hz-20000Hz中共239个频点 带宽：0.01oct-3oct、步距为0.05oct 增益： -40dB-+20dB、步距为0.1dB. B、 在GEQ下可调整参数为：功能与A一样，只是频率固定Lo-Shelf 20Hz,GEQ2 33Hz, GEQ3 54Hz,GEQ4 88Hz,GEQ5 144Hz,GEQ6 236Hz, GEQ7 386Hz,GEQ8 632Hz,GEQ9 1036Hz,GEQ10 1697Hz, GEQ11 2779Hz,GEQ12 4552Hz,GEQ13 7965Hz,GEQ14 12211Hz,Ho-Shelf 20000Hz.
处理器	192KHz采样频率，32-bit DSP处理器，32-bit A/D及D/A转换
显示	480*272个RGB像素的4.3" 彩色液晶屏，13段LED显示输入/输出的精确数字电平表、哑音及编辑状态
功耗	≤30W
电源	AC 110V/220V 50Hz/60Hz
产品尺寸(宽×深×高)	482X232X88mm
净重	4.9(kg)
运输尺寸(宽×深×高)	1PC:562X362X152mm/0.0309m3 4PCS:575X375X608mm/0.1311m3
毛重	1PC:6.9(kg) 4PCS:30(kg)
